Produktbeschreibung

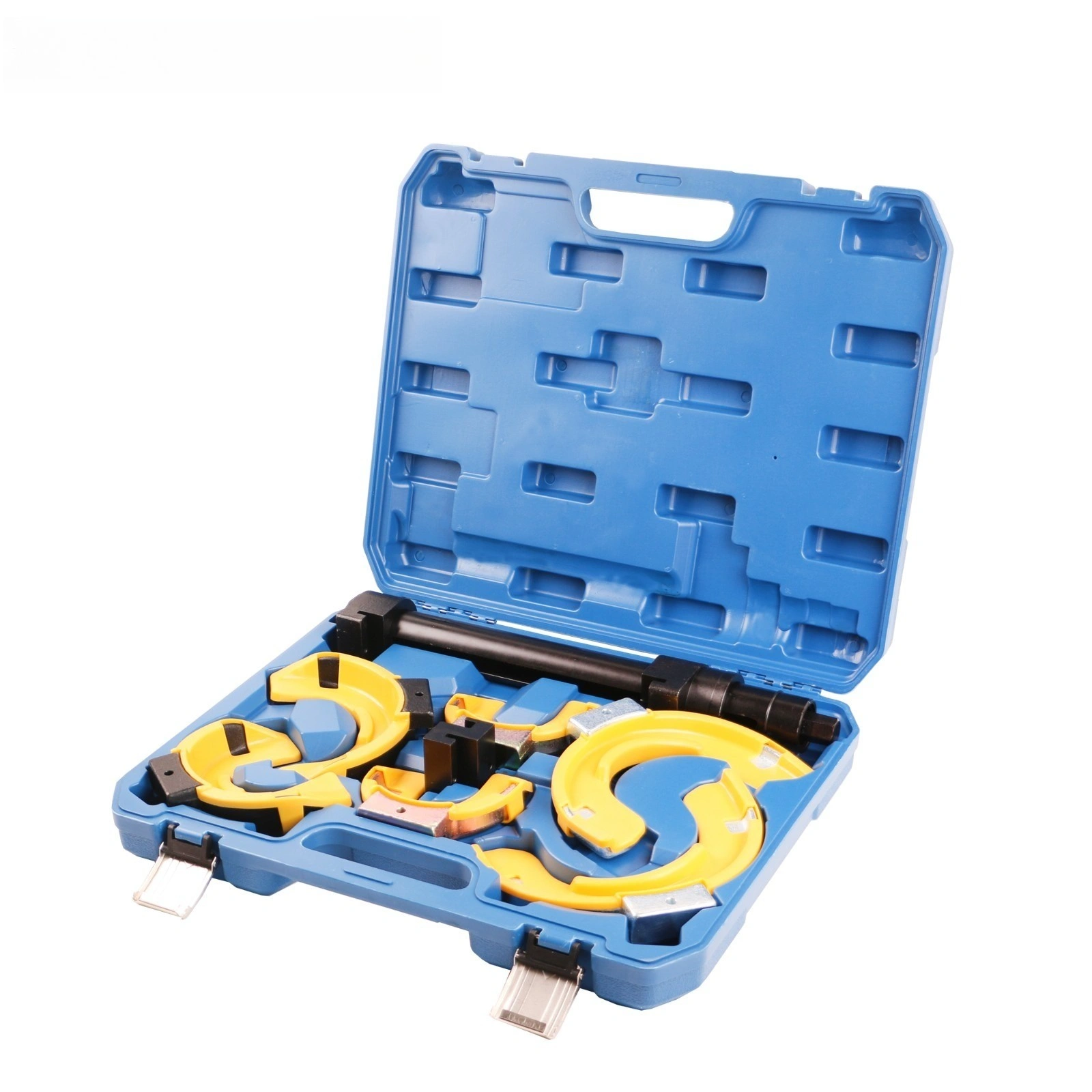

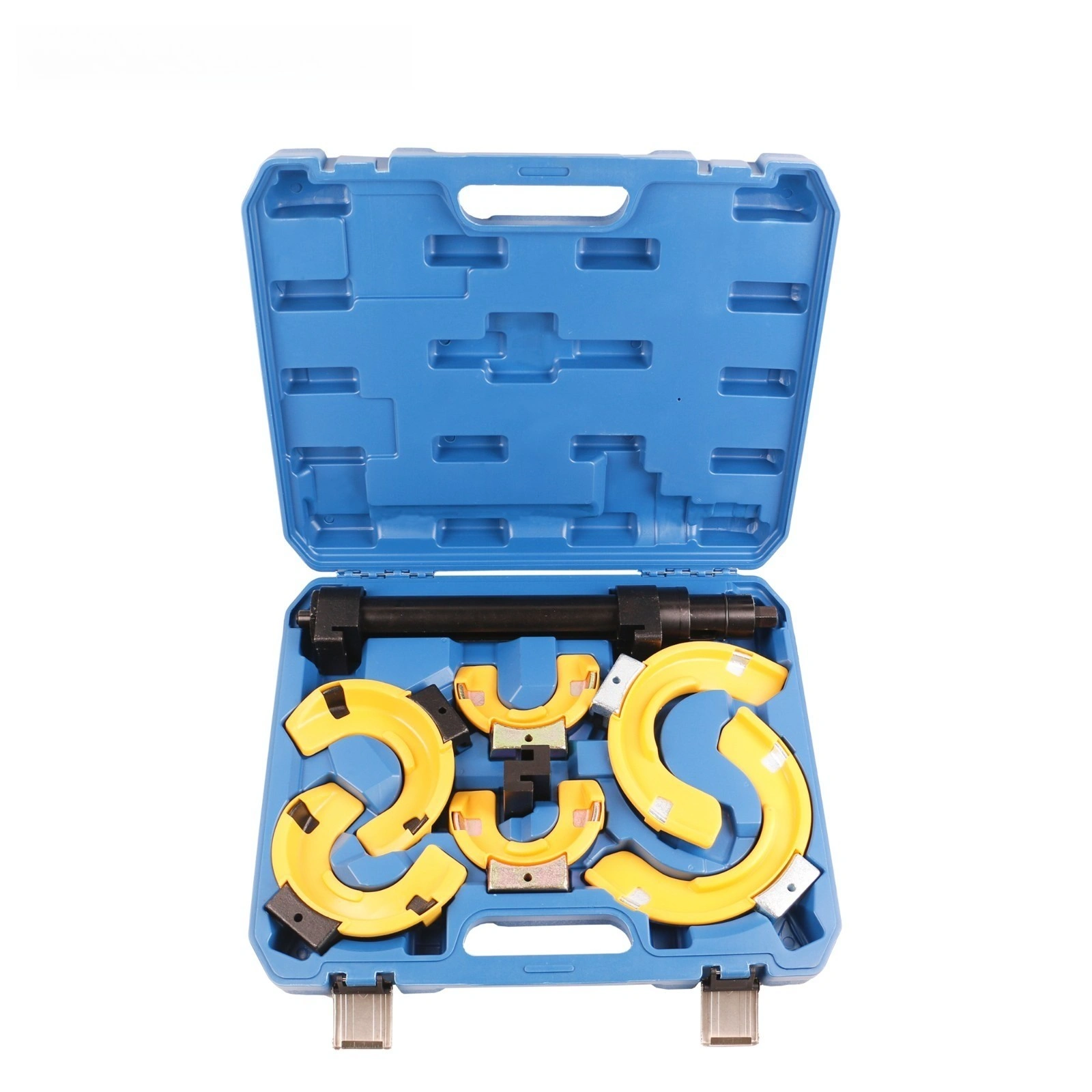

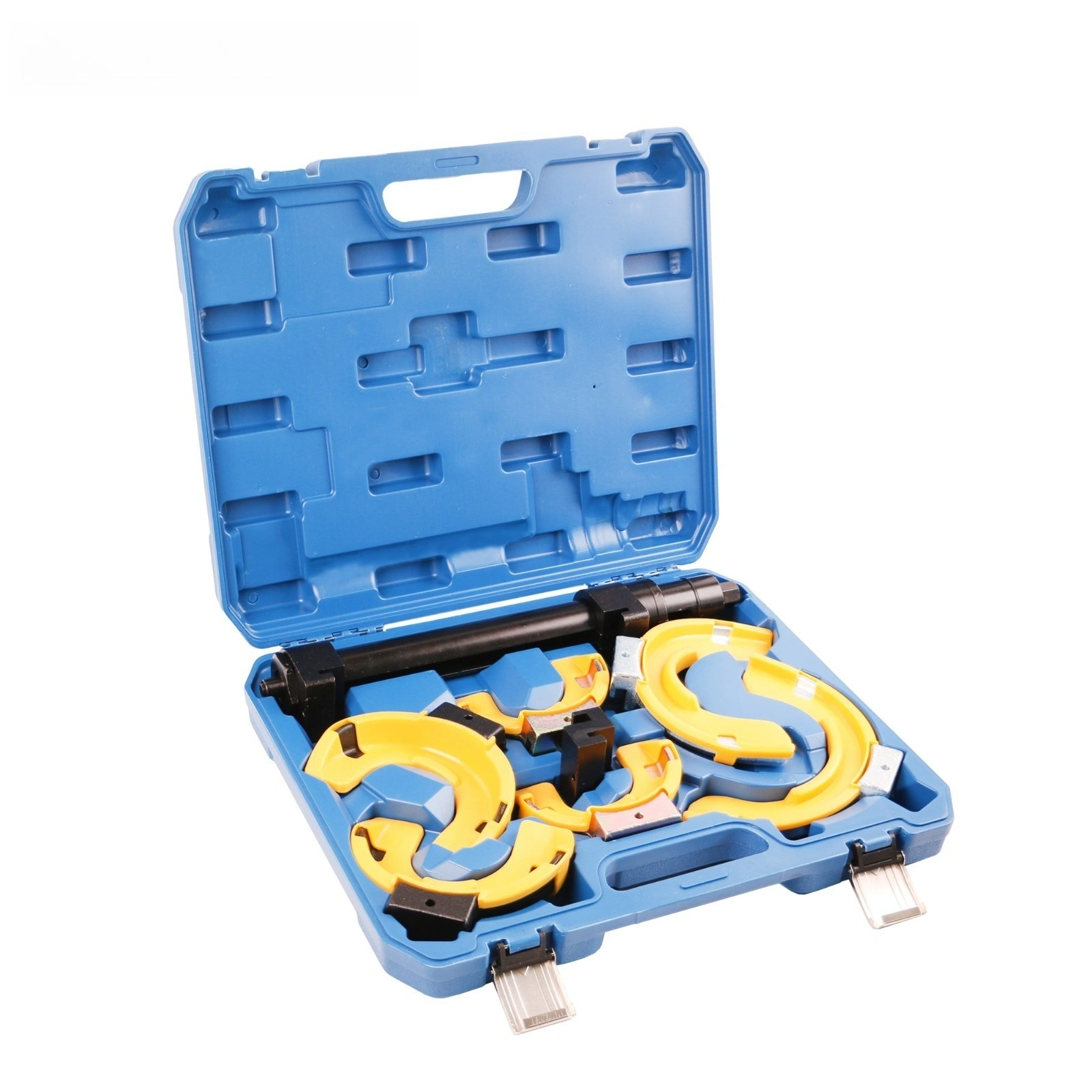

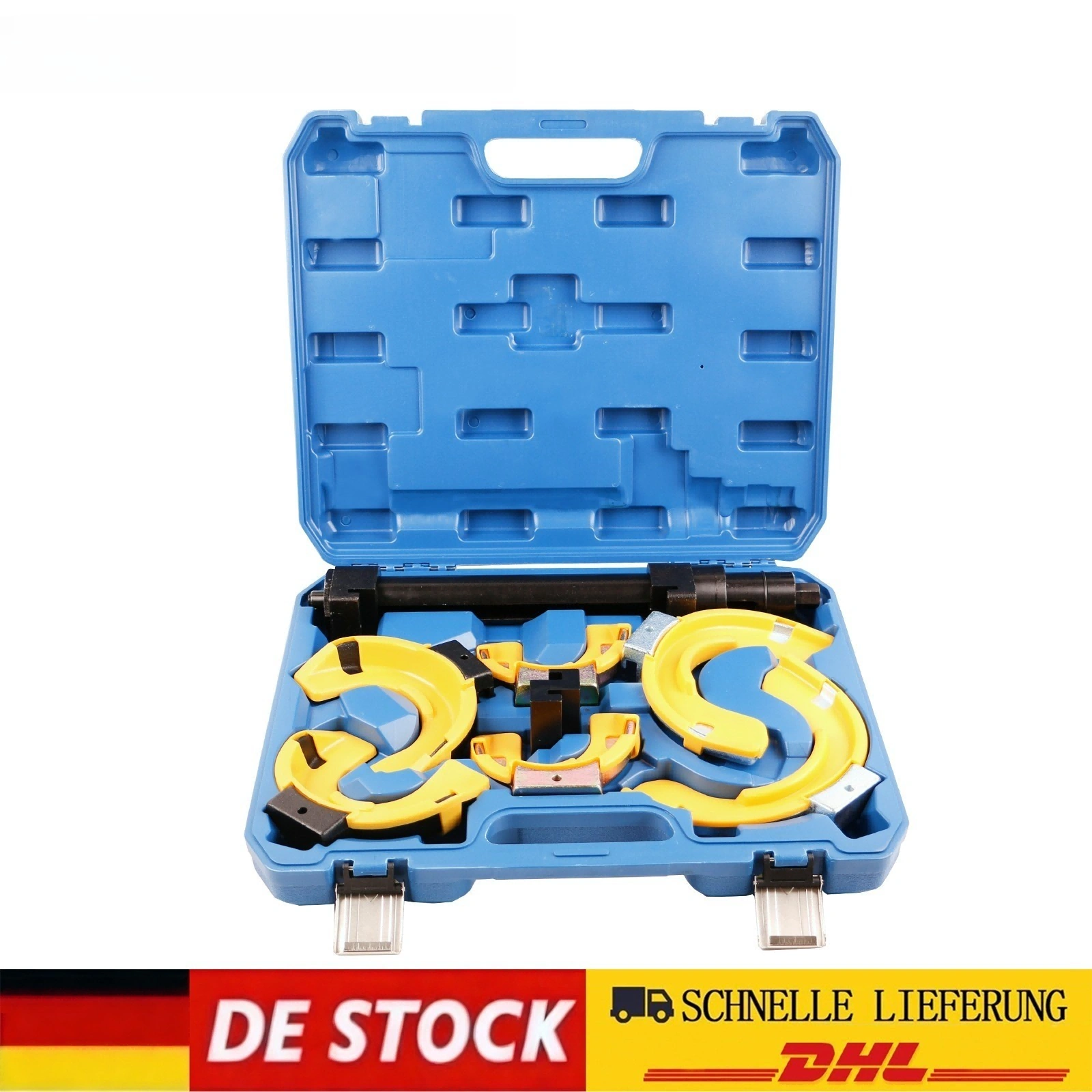

Universelles Federbeinspanner-Set mit 6 Kunststoff-Schutzauflagen
Ermöglicht schnelles, fachgerechtes Aus- und Einbauen von Stoßdämpfern
Geeignet für die meisten MacPherson-Federbeine mit Schrauben- und Zylinderfedern
Passende Fahrzeugmarken: Audi, BMW, Toyota, Seat, Skoda, Opel, Nissan, Volvo, VW, Porsche und weitere
Im Lieferumfang enthaltenes 30-mm-Abstandsstück für einen Versatz von 30 mm
Spannkraft ca. 1050 kg (10.300 N)
Maximale Spannbreite: 300 mm
3 Paar Spannköpfe für folgende Federdurchmesser: 70–105 mm / 90–140 mm / 130–190 mm
Alle Spannköpfe sind mit Schutzbacken ausgestattet
Nicht für den Einsatz mit Schlagschraubern geeignet
Maßangaben
Teleskop-Spannbalken: Gesamtlänge 460 mm, nutzbare Arbeitslänge 275 mm
30-mm-Abstandsstück: 165 mm × 75 mm
L-förmiger Inbusschlüssel mit einer Gesamtlänge von 75 mm
3 Paar Befestigungsstifte mit einer Länge von 37 mm
Spezifikationen der drei Spannkopfgrößen
Klein: Gesamthöhe 120 mm, geeignet für Federdurchmesser 80–115 mm
Mittel: Gesamthöhe 155 mm, geeignet für Federdurchmesser 110–150 mm
Groß: Gesamthöhe 210 mm, geeignet für Federdurchmesser 140–195 mm
Hinweis: Alle Maße wurden manuell gemessen, leichte Abweichungen sind möglich, maßgeblich ist das tatsächliche Produkt.
Lieferumfang
1 × Teleskop-Spannbalken
2 × kleine Spannköpfe
2 × mittlere Spannköpfe
2 × große Spannköpfe
1 × 30-mm-Abstandsstück
1 × stabiler Tragekoffer
6 × gelbe Schutzauflagen
Bedienungsanleitung
Schritt 1: Drehen Sie das Handrad, um die Feder auf die für Ein- und Ausbau benötigte Höhe zu komprimieren. Alternativ fahren Sie den Dorn bis zur oberen Begrenzung aus und komprimieren die Feder, bis sie gerade auf den oberen Federsitz, die Verbindungsplatte und die Druckmutter aufgeschoben werden kann.
Schritt 2: Ziehen Sie die Druckmutter gemäß den vorgeschriebenen Drehmomentwerten fest.
Schritt 3: Montieren Sie eine passende Druckplatte auf der Spannstange und sichern Sie diese mit Befestigungsschrauben. Anschließend befestigen Sie die Spannbacken am Befestigungsrahmen – das Werkzeug ist nun einsatzbereit.
Anwendungshinweis zur Druckeinlage
Ober- und Unterfeder haben den gleichen Durchmesser (A=B): Die Standard-Druckeinlage kann ohne zusätzlichen Verlängerungsblock verwendet werden.
Der Durchmesser der oberen Feder ist größer als der der unteren Feder (C>D): Es muss ein Verlängerungsblock montiert werden.
Warnung – Sicherheitsvorschriften
- Verwenden Sie das Werkzeug ausschließlich für vorgesehene Fahrzeugreparaturarbeiten.
- Lesen Sie die gesamte Bedienungsanleitung vor der Nutzung gründlich durch.
- Der Einsatz ist nur für ausgebildetes Kfz-Fachpersonal gestattet.
- Lagern Sie das Gerät außerhalb der Reichweite von Kindern.
- Halten Sie das Werkzeug stets sauber, um Funktionsstörungen zu vermeiden.
